HAp 金属涂层为何会开裂或脱落？界面稳定性解读

摘要

HAp 金属涂层能否稳定，不只取决于是否覆盖均匀，还与界面结合、热致裂纹和体液环境中的持续变化有关。

HAp 涂层真正难的，不是涂上去

把羟基磷灰石（HAp）覆盖到金属表面，并不等于涂层问题已经解决。

金属基体负责承力，HAp 改变最外层的材料界面。真正困难的部分，往往发生在两者之间：涂层能否牢固结合，经过沉积和冷却后会不会留下裂纹，接触体液后又能否保持完整。

2026 年一篇 HAp 金属涂层综述将涂层在体液环境中的稳定性、与金属基底结合不足，以及 HAp 本身的脆性列为主要限制因素。这不是某种工艺的排名，而是涂层工程反复面对的基本问题。

金属负责承力，HAp 改变界面

钛合金、不锈钢和镁合金等材料能够提供结构支撑。HAp 用在金属表面时，并不是替代金属，而是改变金属与周围环境接触的最外层。

但两者的性质并不相同。金属可以发生一定形变，HAp 则更接近脆性陶瓷。受热、冷却或受力时，两种材料的反应不同，界面就容易成为薄弱处。

表面变粗，不等于一定粘得更牢

喷砂、激光和化学处理常被用来改变金属表面，希望让 HAp 获得更多机械嵌合的位置。但“越粗糙越牢”并不是规律。

一篇 2025 年系统综述纳入了 13 项体外研究：4 项研究认为更高的表面粗糙度有利于 HAp 附着，7 项认为粗糙度之外还有其他关键因素，另有 2 项结果并不一致。

粗糙度只是起点。金属种类、表面处理方式、涂层厚度和界面缺陷，都会改变最后的结合表现。关键不在于表面是否“够粗”，而在于 HAp 是否能形成连续、稳定的界面。

会不会裂，取决于沉积后留下什么

HAp 涂层需要经过沉积，有些工艺还涉及高温或后续热处理。这个过程会决定颗粒怎样铺展和冷却，也决定裂纹是否在涂层内部留下来。

HAp 与钛合金的热膨胀行为不同。冷却时，两者收缩幅度不一致，HAp 层可能承受拉应力。表面看起来连续的涂层，横截面上仍可能存在微裂纹、孔隙或层间薄弱位置。

直接沉积于 Ti6Al4V 表面的 HAp 涂层扫描电镜图，可见分布的微裂纹 — **图 1. 直接沉积于 Ti6Al4V 表面的 HAp 涂层，可见微裂纹。** 改编自 Jaafar 等，*Journal of Materials Research*, 2022, Figure 5(a)。原文 DOI：10.1557/s43578-022-00550-0。许可：CC BY 4.0。本站从原图中裁剪子图 (a)，转为 WebP 并按网页尺寸展示；图中数据内容未改变。

HAp 涂层不是刷墙。厚度增加，可能带来更多覆盖，也可能带来更大的残余应力和更高的开裂风险。

怎样改善 HAp 与金属之间的结合？

一种思路是在金属与 HAp 之间加入中间层，例如 TiO₂。2022 年一项溶胶-凝胶研究发现，直接沉积在 Ti6Al4V 上的 HAp 膜出现了较多微裂纹；加入 TiO₂ 中间层后，涂层完整性和附着表现得到改善。

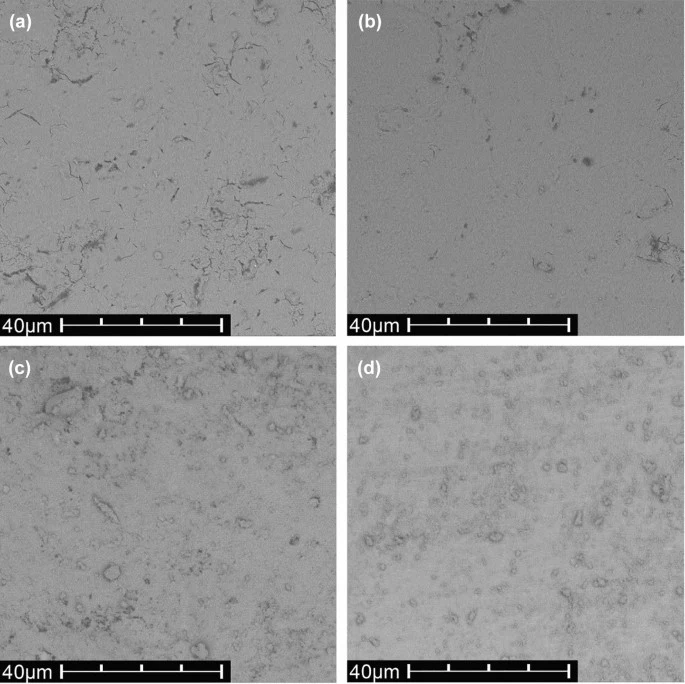

四种 TiO2 中间层预处理后的 HAp 涂层扫描电镜图 — **图 2. 不同 TiO₂ 中间层处理后的 HAp 涂层表面。** 图中四个子图对应不同的 TiO₂ 预处理方式；与直接沉积的 HAp 涂层相比，裂纹数量整体减少。改编自 Jaafar 等，*Journal of Materials Research*, 2022, Figure 6。原文 DOI：10.1557/s43578-022-00550-0。许可：CC BY 4.0。本站将原图转为 WebP 并按网页尺寸展示，未改变图中数据内容。

中间层的作用不只是“多加一层材料”，还可能缓和界面两侧的性质差异，并改变表面的润湿和嵌合条件。

另一条思路是在 HAp 中加入其他组分，改善涂层的致密度和抗裂表现。2025 年一项等离子喷涂研究中，HA-Ti-MgO 复合涂层的结合强度为 29.2 ± 3.4 MPa，高于纯 HAp 组的 6.9 ± 0.6 MPa。这组数据只对应特定的粉体、基体处理和喷涂条件。即使复合配方相同，换一套粉体状态、基体处理或喷涂参数，得到的涂层也可能不同。

进入体液后，涂层还在继续变化

干燥状态下的结合强度，只能说明涂层的起点。接触体液后，液体可能沿孔隙或微裂纹进入内部。随后可能出现局部溶解、离子交换、再沉积、界面腐蚀，或在受力条件下发生新的损伤。

观察内容	需要回答的问题
界面与横截面	涂层是否连续，内部是否存在孔隙、裂纹或局部脱层？
沉积后的材料状态	HAp 在喷涂或热处理后是否发生明显变化？
结合与浸泡结果	初始附着如何；进入模拟体液后能否保持，界面是否出现腐蚀或损伤？

单独一个结合强度数值，不能代表长期稳定性；一张表面图，也不能排除内部已经存在薄弱位置。

这类研究能说明什么

现有证据主要来自材料研究、体外浸泡、电化学测试和综述分析。它们能帮助研发人员理解涂层为何会开裂、脱层或发生界面变化，但不能直接用于判断某种涂层的临床安全性、植入物寿命或长期骨结合效果。

对 HAp 涂层来说，表面是否完成覆盖只是起点。更重要的是它怎样与金属结合，加工后留下了哪些薄弱位置，以及进入体液环境后，这些位置是否会继续发生变化。

本文为公开文献解读，仅讨论 HAp 金属涂层的材料与界面稳定性问题，不涉及具体医疗产品推荐、临床适应证或治疗建议。

参考文献

Amin M, Pusparizkita YM, Schmahl WW, et al. Novel advances and approaches in hydroxyapatite-based coating on metallic biomaterials. Journal of Alloys and Compounds Communications. 2026;10:100187. DOI: 10.1016/j.jacomc.2026.100187.
de Melo-Soares V, Gazott-Simões I, dos Reis AC, Valente MLC. Influence of Surface Roughness on the Adhesion of Hydroxyapatite Coatings to Titanium and Titanium Alloy Surfaces: A Systematic Review of in vitro Experimental Studies. European Journal of Prosthodontics and Restorative Dentistry. 2025;33(1):93-103. DOI: 10.1922/EJPRD_2776Melo-Soares11.
Jaafar A, Schimpf C, Mandel M, et al. Sol-gel derived hydroxyapatite coating on titanium implants: Optimization of sol-gel process and engineering the interface. Journal of Materials Research. 2022;37:2558-2570. DOI: 10.1557/s43578-022-00550-0.
Nadian N, Nourouzi S, Jamshidi Aval H. Innovative plasma spray coating of HA-Ti-MgO composite on Ti6Al4V alloy for enhanced performance. Journal of Materials Science: Materials in Medicine. 2025;36:63. DOI: 10.1007/s10856-025-06920-4.

南京君卓
