可降解镁植入物有一个很吸引人的特点：完成支撑任务后，材料可以逐步降解，不必长期留在体内。
问题也由此而来。镁在生理环境中的反应速度较快，如果降解过程控制不好，植入物可能在组织修复完成前就失去足够的力学支撑。围绕这一难题，羟基磷灰石（HAp）涂层一直是常见的研究方向。
HAp 与骨组织中的无机成分相近，也常被用于骨科和牙科材料。把它覆盖在镁表面，一方面希望改善植入物与骨组织之间的接触，另一方面也希望减缓体液与镁基体的直接反应。
但涂层能不能发挥作用，首先取决于一件很基础的事：HAp 与镁表面究竟怎样结合。
2026 年 6 月，瑞典查尔姆斯理工大学研究团队在英国皇家化学会期刊 Physical Chemistry Chemical Physics 发表了一项第一性原理研究，从原子尺度分析单层 HAp 在纯 Mg(0001) 表面，以及含少量钙或锌的镁表面上的吸附变化。
这项研究没有做腐蚀实验、动物实验，也没有直接测试临床表现。它回答的是更靠前的问题：HAp 放到镁表面以后，界面上的原子会怎样移动，吸附强弱又会受到哪些因素影响。
先把 HAp 放到镁表面上

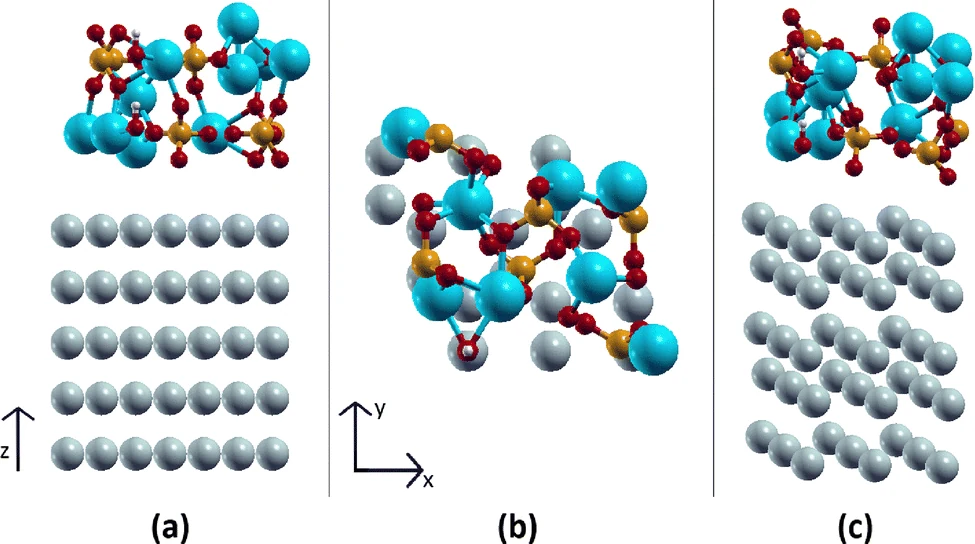

研究人员选用了 Mg(0001) 晶面作为计算模型，再把一层 HAp 放到镁表面。为了寻找相对稳定的位置，HAp 层被沿着镁表面移动，在一个表面晶胞内比较了 25 个不同位置。
这并不是在模拟一件已经制成的骨钉，而是在建立一个足够简化的界面模型。研究人员希望先看清楚，在不考虑复杂体液、蛋白吸附和宏观涂层缺陷的情况下，HAp 与镁表面的局部相互作用是什么样的。
这张图适合帮助读者建立边界：论文讨论的不是传统意义上的厚涂层，而是 HAp 与镁接触处最底层的原子结构。
HAp 能吸附，但界面并不是“锁死”的
计算结果显示，HAp 在纯 Mg(0001) 表面可以形成吸附。优化后的吸附能为 −14.4 meV Å−2。

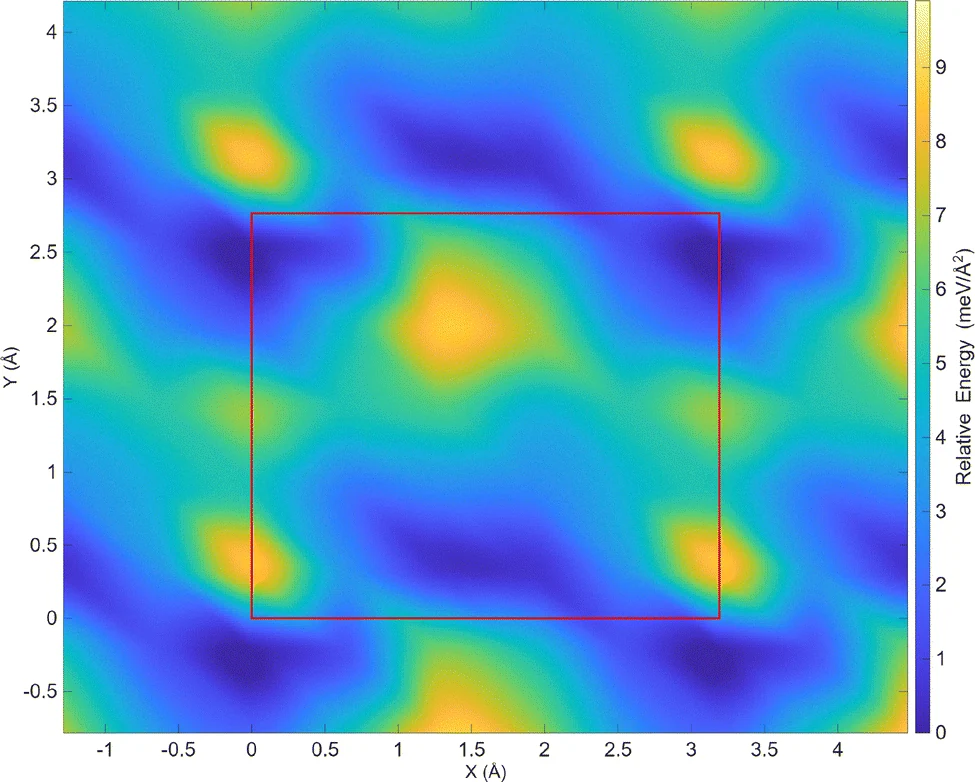

研究人员进一步比较了 HAp 在不同横向位置上的能量差异。结果显示，HAp 层在镁表面移动时，势能起伏并不大：最佳位置与最不利位置之间的能量差为 9.9 meV Å−2。
这意味着，单层 HAp 虽然能够吸附在镁表面，但在理想化的平整晶面上，它并不是被牢牢固定在唯一位置。研究团队认为，较低的势能起伏可能让 HAp 层在受到较小外力时发生相对滑移。
这个结果不能直接解释实际涂层是否会脱落。真实植入物表面存在粗糙度、氧化层、晶界、缺陷和多层涂层，情况远比计算模型复杂。
不过，它提出了一个有价值的问题：评价 HAp涂层时，不能只确认“表面有没有 HAp”，还要看涂层与金属基体之间的结合是否稳定。
加入钙或锌，结合一定会更好吗？
镁植入材料通常不是绝对纯镁。少量合金元素可能改变强度、腐蚀行为和表面反应。研究团队因此又考察了钙和锌掺杂的情况。
从整体结果看，钙或锌在多数计算位置上增强了 HAp 的吸附。其中部分构型的吸附能明显低于纯镁表面，代表界面在计算中更加稳定。
但结果并不是“加入钙或锌就一定更好”。
同一种元素放在不同位置，得到的吸附能差异很大。例如，钙位于 (1,1) 位置时，HAp 吸附能可以达到 −21.2 meV Å−2；但当钙位于 (0,2) 位置时，吸附能只有 −5.2 meV Å−2，反而弱于纯镁表面。
问题不只在于镁合金里含有什么元素，还在于这些原子在 HAp—镁界面附近处于什么位置，又靠近 HAp 中的哪一种原子。材料成分相同，并不代表界面状态完全相同。
一个钙原子，从镁表面进入了 HAp 层
论文中最值得关注的一组结果，来自钙掺杂模型。

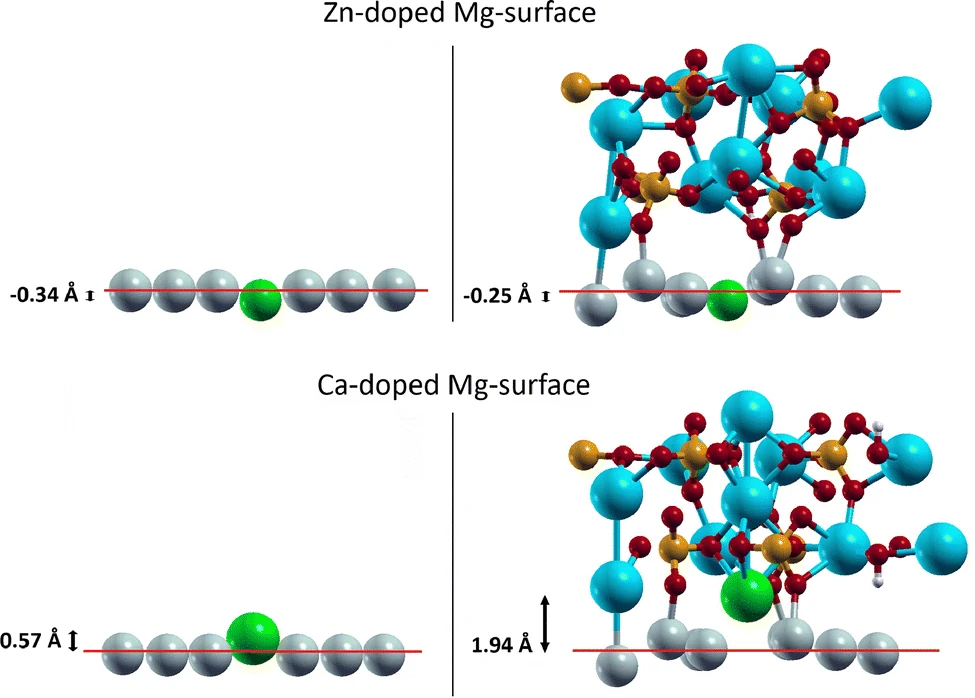

当钙原子处于 HAp 层下方的特定空隙位置时，结构优化后，这个钙原子离开了原本的镁表面位置，向上进入 HAp 层，并在镁表面留下一个空位。
这不是简单的“涂层贴在金属上”。在原子尺度上，界面可能发生结构重排，基体中的元素也可能参与 HAp 层的局部结构。
研究人员认为，钙本身就是 HAp 的主要组成元素之一，同时容易受到 HAp 中氧原子的吸引。因此，在空间位置允许时，钙原子可能更倾向进入 HAp 环境。
这类结果为理解含钙镁合金与 HAp涂层之间的关系提供了一个新视角：合金元素不仅会改变镁基体，也可能直接参与涂层界面的形成。
电子密度图看到了什么
为了进一步理解界面结合，研究团队还比较了 HAp 吸附前后的电子密度变化。

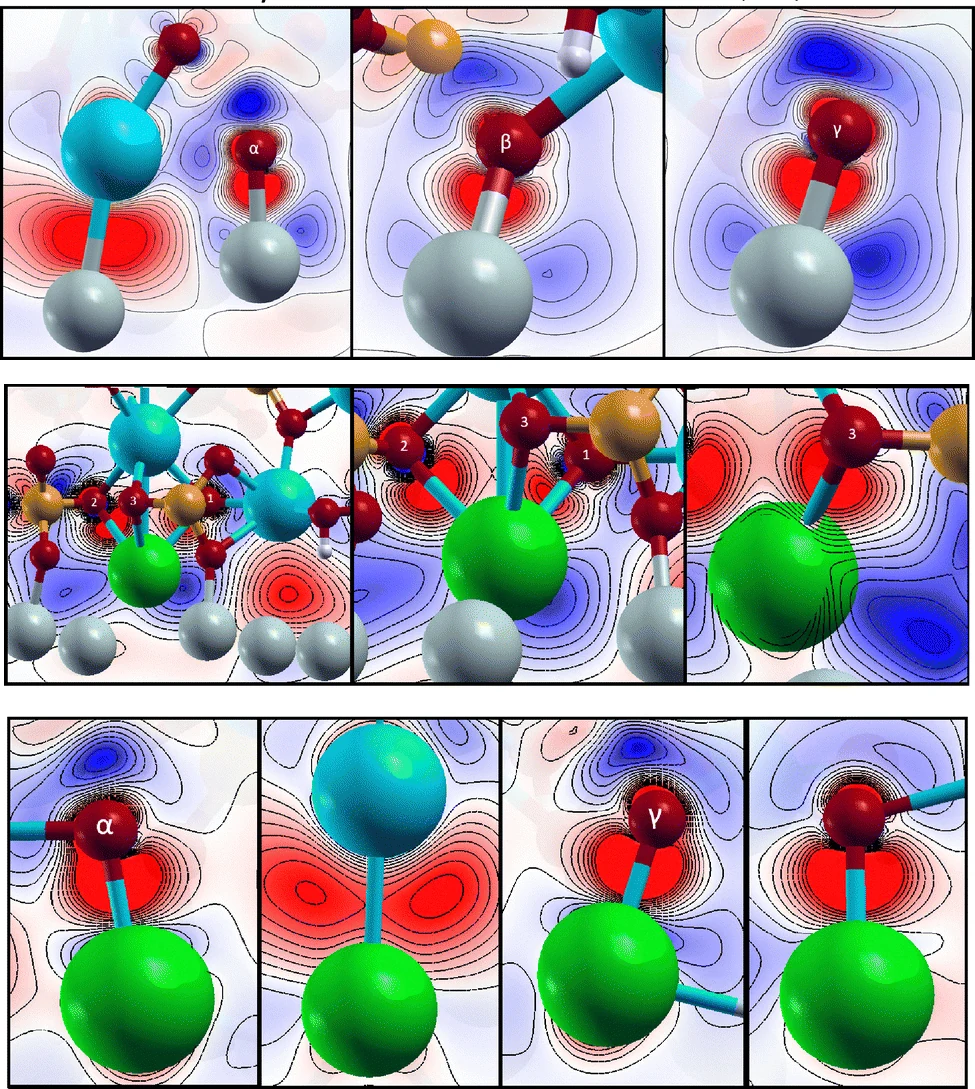

在纯镁表面，较明显的电子积累主要出现在靠近镁表面的氧原子附近，以及 HAp 中最低位置的钙原子与镁原子之间。这说明 HAp 与镁的结合并不是简单的物理接触，界面附近存在电子重新分布。
在钙掺杂模型中，部分位置的电子密度变化更明显。尤其是发生钙原子上移的构型，钙与周围氧原子之间出现较强的局部电子积累。
这类图对于非专业读者并不容易理解。可以把它简单看成一张“界面相互作用分布图”：颜色变化越明显，代表吸附后局部电子状态的变化越大。
不过，电子密度变化不等于已经证明涂层在体内更牢固。它只说明，不同掺杂元素和不同原子位置，会改变 HAp 与镁表面的局部结合方式。
这项研究能说明什么，又不能说明什么
这项工作给出的不是一套现成的镁植入物涂层工艺。它采用的是密度泛函理论和理想化表面模型，研究对象是一层 HAp 与 Mg(0001) 晶面的接触。
真实材料还会受到很多因素影响，包括镁合金的实际成分和组织、表面氧化层和氢氧化物、涂层厚度、孔隙和裂纹、制备温度与残余应力、体液环境、蛋白和细胞参与，以及植入物受力和长期腐蚀过程。
因此，论文不能直接证明 HAp涂层已经让镁植入物获得更好的耐腐蚀性，也不能据此判断哪一种镁合金更适合临床使用。
它真正补充的是界面层面的认识：HAp 可以吸附在镁表面；钙和锌掺杂多数情况下会改变并增强这种吸附；但具体效果高度依赖原子所处的位置。某些钙原子甚至可能离开镁表面，进入 HAp 层并参与界面结构重排。
这说明 HAp涂层的稳定性，不只取决于涂层材料本身，也与镁基体的组成和局部结构有关。
这类研究对材料研发有什么提示
第一性原理计算适合解释原子层面的原因，但最终仍要回到真实材料中验证。HAp涂层在不同镁合金上的附着力是否真的不同，钙、锌含量和分布是否会改变裂纹与脱落行为，界面重排是否会影响长期浸泡后的腐蚀速度，都需要继续通过实验回答。
对应用端研发来说，这类研究提醒我们：涂层设计不应只看表面相组成，还应把基体成分、界面结构、制备工艺和后续验证放在一起评估。可用的验证手段包括涂层附着力测试、模拟体液浸泡、电化学测试、表面成分分析、细胞实验和动物研究。
南京君卓生物科技有限公司围绕 HAp/CaHA材料、β-TCP、BCP 及相关钙磷基生物陶瓷材料，关注粒径分布、相纯度、结晶度、形貌、批次一致性、微生物限度和文件支持等基础指标。对于骨修复材料、表面涂层和复合支架研发来说，稳定的材料基线有助于把计算模型、表面实验和产品验证连接起来。
结语
HAp涂层能不能让镁植入物更稳定，目前不能只用一个“能”或“不能”来回答。
这项研究表明，HAp 与镁之间确实存在可计算的界面吸附，钙和锌也能改变这种相互作用。但涂层稳定性不是由单一元素决定的，原子位置和界面结构同样重要。
对于可降解镁植入物来说，HAp涂层不是简单覆盖在金属表面的一层材料。界面上的原子移动和电子重排，可能从一开始就影响后续的涂层行为。
理解这些细节，不会立刻给出一种完美的植入材料，却能帮助研究人员更准确地设计镁合金成分、表面处理方式和 HAp涂层结构。
本文为公开学术文献解读。所述论文属于原子尺度计算研究，不包含腐蚀实验、动物试验或人体临床数据，相关结果不能直接外推为具体医疗器械的安全性、有效性或临床表现。
参考文献
- Berg A V, Forster A, Hansson T, Jernstedt A J, Salminen E, Schröder E. First-principle study of the influence of hydroxyapatite on magnesium surfaces. Physical Chemistry Chemical Physics. 2026;Advance Article. DOI: 10.1039/D6CP01070A. RSC article page.
