CaHA微球电镜图能说明什么：JCD 方法学讨论

摘要

结合 JCD 市场样品 SEM 研究、同行评论和作者回应，讨论 CaHA微球电镜图能支持哪些形貌结论，以及哪些结论必须留给更高层级证据。

CaHA微球电镜图能说明什么

在医美材料和再生类配方的宣传资料中，CaHA微球的扫描电镜（SEM）图像经常被当作一张直观名片。颗粒是否接近球形、表面是光滑还是粗糙、尺寸是否集中，这些差异都能在图片里直接看到。

但 SEM 图像越直观，越需要先问清楚一个问题：我们看到的图，究竟是材料本身的稳定特征，还是制样、取样和统计方法共同留下的结果？

2025 年发表于 Journal of Cosmetic Dermatology 的一项市场样品比较研究，以及 2026 年发表的同行评论和作者回应，把这个问题推到了台前。相关文献围绕墨西哥市场三款 CaHA基填充剂的 SEM 观察展开，重点并不是简单判断哪一款产品“更好”，而是提醒读者：评价微球形貌之前，必须先看方法是否足以支撑结论。

SEM 图像首先是制样后的结果

商业化 CaHA基下游填充剂并不是一瓶干燥微球粉体。微球通常分散在凝胶载体中，要放到 SEM 下观察，需要经过取样、分离、清洗、干燥和溅射镀膜（喷镀）等步骤。

这些步骤会影响最终图像。微球如果没有充分分离，干燥后可能出现聚集；凝胶残留可能覆盖颗粒表面；离心、清洗和干燥条件也可能改变样品状态。最后看到的不规则轮廓，有时来自颗粒本身，有时也可能与制样过程有关。

因此，不同研究或不同样品之间的 SEM 图像，只有在制样流程、观察倍率、视野选择和统计方式接近时，才更适合横向比较。图像本身有价值，但它不是脱离方法条件的独立证据。

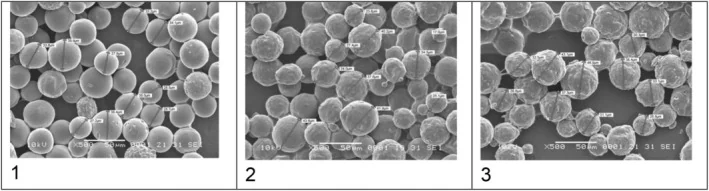

JCD 原文 Figure 1：三款 CaHA基填充剂在 500 倍倍率下的 SEM 对比图 — **图 1. 三款 CaHA基填充剂在 500 倍倍率下的 SEM 对比。** 来源：Sanchez Rico GA, Andrade Canto SB. *Journal of Cosmetic Dermatology*. 2025;24(3):e70100, Figure 1。原文 DOI: 10.1111/jocd.70100。许可: CC BY 4.0。本站将原图转为 WebP 并按网页尺寸展示，未改变图中数据内容。

少量视野不能代表完整批次

SEM 观察通常只能覆盖样品中的一小部分区域。如果研究只拍摄少量视野，或只测量有限数量的颗粒，那么结果更适合作为初步观察，而不是对整支产品、整个批次或某一材料体系作完整判断。

一张图里出现几个圆整微球，不能证明全部颗粒都具有相同形貌；某个视野中出现少数不规则颗粒，也不能直接说明整个批次存在同样问题。更稳妥的做法，是扩大观察视野，采用随机取样，统计足够数量的颗粒，并在条件允许时比较不同批次。

对材料研发团队而言，关键不是挑出一张最漂亮的照片，而是建立一套能够重复、能够比较、能够统计的观察方法。

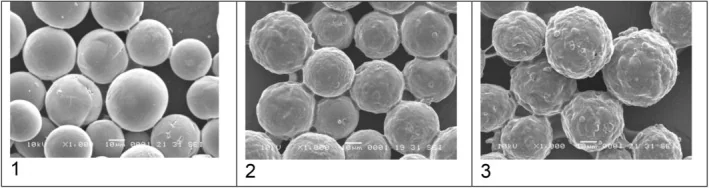

JCD 原文 Figure 2：三款 CaHA基填充剂在 1000 倍倍率下的表面形貌对比图 — **图 2. 三款 CaHA基填充剂在 1000 倍倍率下的表面形貌对比。** 来源：Sanchez Rico GA, Andrade Canto SB. *Journal of Cosmetic Dermatology*. 2025;24(3):e70100, Figure 2。原文 DOI: 10.1111/jocd.70100。许可: CC BY 4.0。本站将原图转为 WebP 并按网页尺寸展示，未改变图中数据内容。

统计方法决定图片能说明多少

形貌比较真正困难的地方，不是有没有图片，而是图片之间是否在相近条件下获得。样品如何从凝胶中分离、采用什么清洗方式、怎样干燥、倍率是多少、如何选择视野、测量多少颗粒，这些条件都会影响结论边界。

如果方法不一致，图像差异可能同时包含产品差异和实验方法差异。同行评论和作者回应中最值得注意的部分，也正是把讨论从“颗粒看起来怎样”拉回到“图像如何获得、数据如何统计”。

对 SEM 结果的合理表述，通常应包括观察倍率、样品处理步骤、视野数量、颗粒计数方式、统计口径和批次信息。缺少这些信息时，结论应保持克制。

JCD 原文 Figure 4：三款 CaHA基填充剂 SEM 测量的最小、最大和平均粒径统计图 — **图 3. SEM 测量得到的最小、最大和平均粒径汇总。** 来源：Sanchez Rico GA, Andrade Canto SB. *Journal of Cosmetic Dermatology*. 2025;24(3):e70100, Figure 4。原文 DOI: 10.1111/jocd.70100。许可: CC BY 4.0。本站将原图转为 WebP 并按网页尺寸展示，未改变图中数据内容。

形貌重要，但不能替代临床证据

CaHA微球的尺寸、球形度、表面状态和粒径分布当然值得研究。这些特征与颗粒在载体中的分散、配方稳定性、推注性能评价和下游产品验证有关。

但从“颗粒看起来更圆”到“临床表现更好”，中间还隔着配方体系、流变学、灭菌与稳定性、生物学评价、动物实验、临床研究和长期随访。如果跳过这些层级，就容易把一张材料表征图解释成临床结论。

SEM 可以告诉我们，微球在特定制样和观察条件下呈现出怎样的外观；它不能单独回答材料进入人体后的组织反应、安全性或效果问题。

SEM 图像应回到材料技术文件

对研发、质控和客户技术沟通而言，SEM 图像更适合成为材料技术文件的一部分，而不是单独作为宣传证据。对于 HAp/CaHA 全实心致密微球，形貌图片需要和粒径分布、球形度、晶相组成、相纯度、批次一致性、内毒素控制、微生物限度、重金属和追溯记录放在一起理解。

南京君卓生物科技有限公司提供的 HAp/CaHA微球与粉体原料，面向医美再生注射类配方开发、骨修复、涂层和科研转化等方向。SEM 图像可以记录样品在特定制样和观察条件下的形貌状态，但真正有用的是一套可复核的检测流程、批次数据和文件记录。

下面两张为南京君卓生物科技有限公司 HAp/CaHA 全实心致密微球 SEM 图，保留了原图倍率、标尺和采集时间信息。它们用于说明企业材料文件中如何记录样品形貌，不代表对任何成品注射填充剂的临床评价。

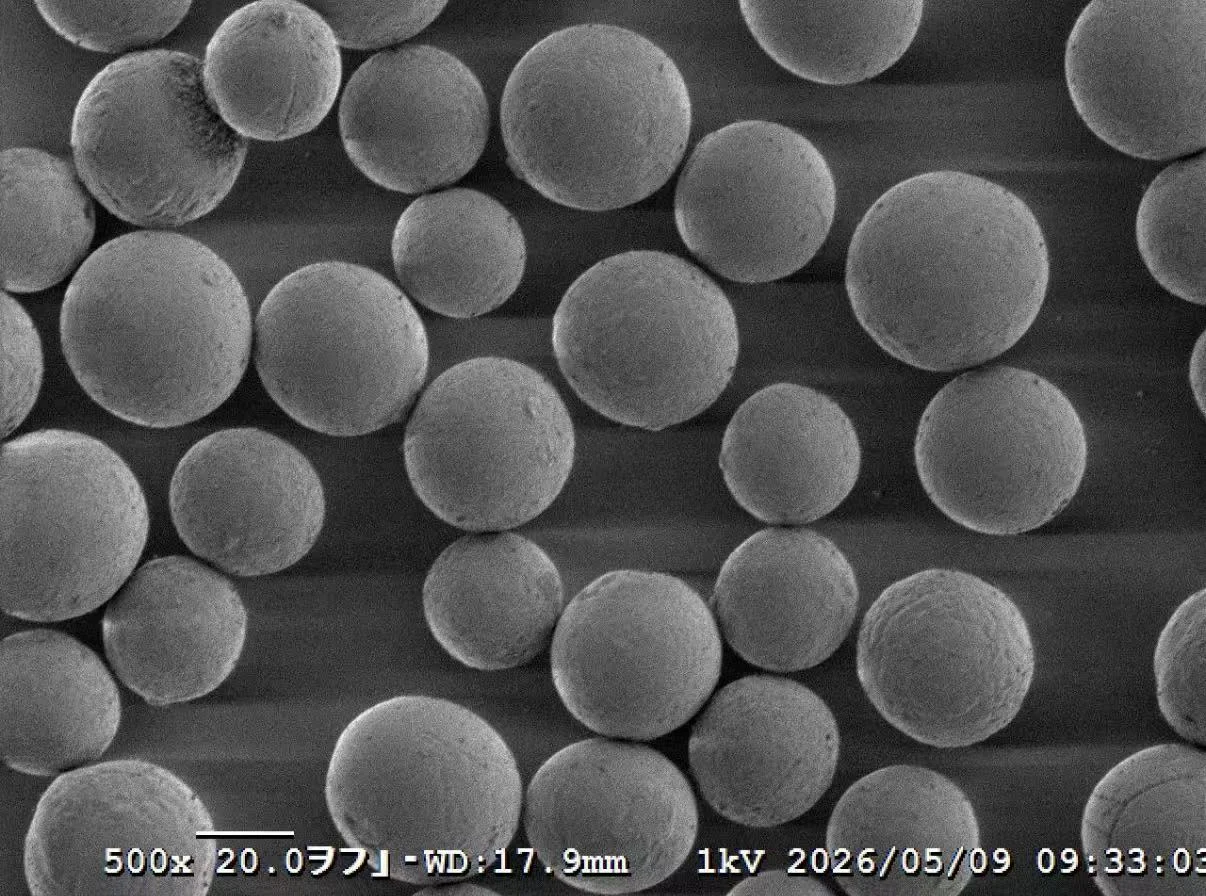

南京君卓生物科技有限公司 HAp/CaHA 全实心致密微球 500 倍 SEM 图 — **图 4. 南京君卓生物科技有限公司 HAp/CaHA 全实心致密微球 SEM 图，500 倍倍率。** 来源：南京君卓生物科技有限公司内部样品图，2026-05-09。图像用于说明样品形貌记录方式，不作为成品临床表现或产品优劣判断。

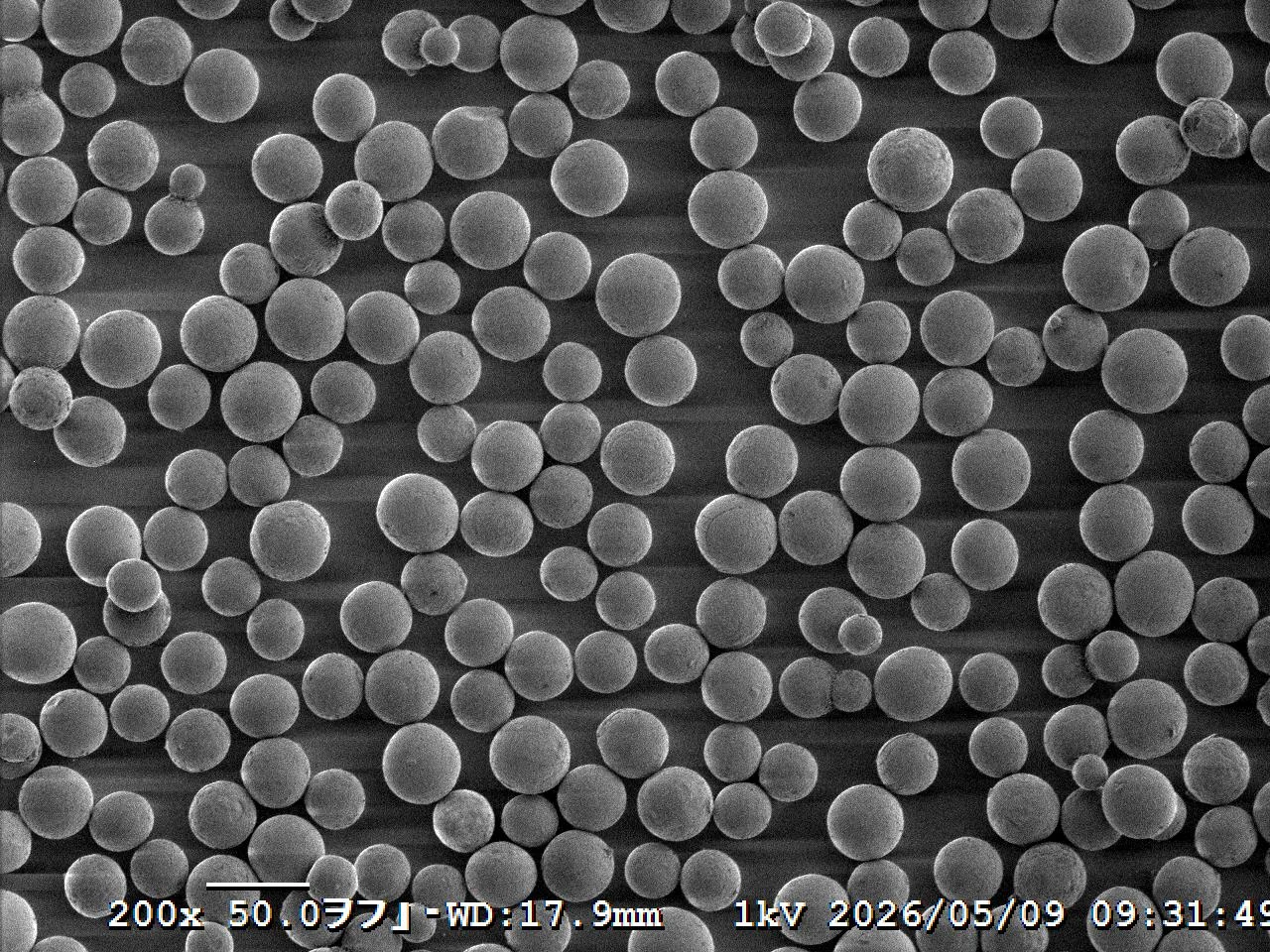

南京君卓生物科技有限公司 HAp/CaHA 全实心致密微球 200 倍 SEM 图 — **图 5. 南京君卓生物科技有限公司 HAp/CaHA 全实心致密微球 SEM 图，200 倍倍率。** 来源：南京君卓生物科技有限公司内部样品图，2026-05-09。更大视野有助于观察颗粒分布，但仍需结合随机取样和统计测量。

结语：图片是起点，不是终点

围绕墨西哥市场三款 CaHA基填充剂的 JCD 文献讨论，没有给出一个简单的产品排名。它留下的更重要问题是：当我们用 SEM 评价微球时，看到的是材料本身的差异，还是样品处理方式、视野选择和统计口径共同造成的差异？

CaHA微球形貌研究仍然重要。越直观的图像，越需要透明的方法、充分的取样、可复核的数据和谨慎的解释。

对 HAp/CaHA微球研发、生产和质量沟通而言，可重复、可比较、可统计的形貌表征，本身就是材料技术文件的一部分。比“照片是否漂亮”更重要的，是方法是否透明、数据是否代表样品，以及结果能否被再次验证。

本文为公开文献和材料表征方法解读，仅讨论 CaHA微球的 SEM 表征、取样统计和研究边界，不涉及具体医疗产品推荐、临床适应证或治疗建议。

参考文献

Sanchez Rico G A, Andrade Canto S B. Three Calcium Hydroxylapatite-Based Dermal Fillers Marketed in Mexico: Comparison of Particle Size and Shape Using Electron Microscopy. Journal of Cosmetic Dermatology. 2025;24(3):e70100. DOI: 10.1111/jocd.70100.
Furman-Assaf S, Korman S. Re: “Three Calcium Hydroxylapatite-Based Dermal Fillers Marketed in Mexico: Comparison of Particle Size and Shape Using Electron Microscopy” by Sanchez Rico and Andrade Canto, Journal of Cosmetic Dermatology 2025; 24(3): e70100. Journal of Cosmetic Dermatology. 2026;25(3):e70758. DOI: 10.1111/jocd.70758.
Sanchez Rico G A, Canto S B A. Response to: “Comment on ‘Three Calcium Hydroxyapatite-Based Dermal Fillers Marketed in Mexico: Comparison of Particle Size and Shape Using Electron Microscopy’”. Journal of Cosmetic Dermatology. 2026;25(6):e70985. DOI: 10.1111/jocd.70985.

南京君卓
